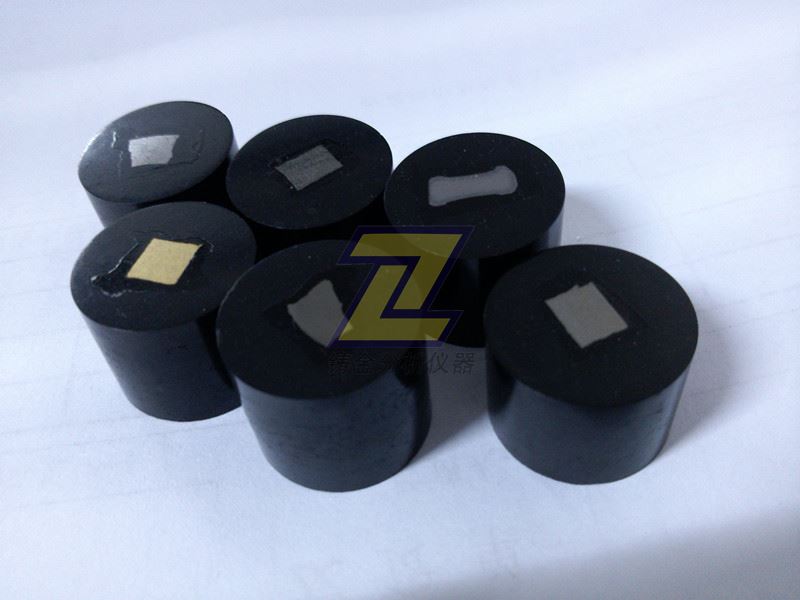

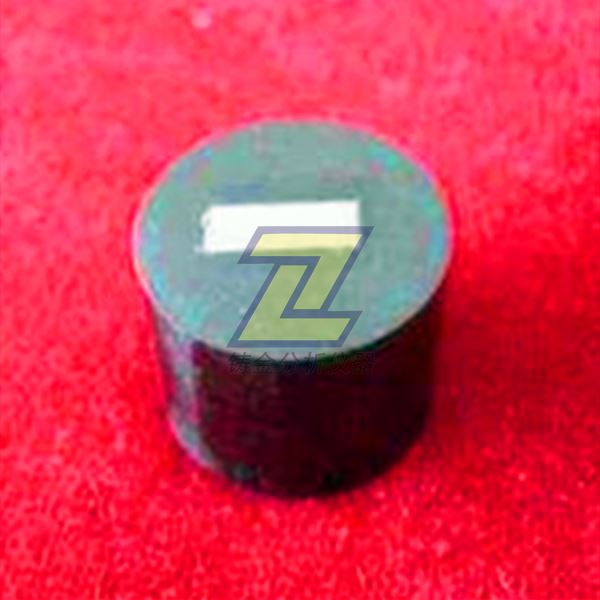

金相標樣|金相標準試樣|金相顯微圖譜標樣
根據常用教科書和金相實驗室實驗的需要，選取了常用的金相組織50幅，作為初學者入門的鑰匙。計Fe-Fe3C相圖平衡組織9幅，鋼的熱處理組織 14幅，合金鋼組織5幅，鋼的其它組織 5幅，各類鑄鐵組織 5幅，有色金屬合金組織8幅，補充類組織5幅。以便更進一步加深對金相組織的了解。
觀察金相組織，說明其結構特征時，要清楚指出組織中的色澤與形態。它必須明確一些基本的前提條件，這就是：
1、材料的成份：不同種的金屬，組織是不同的，就是同種材料，其合金成分不同，組織也各異。所以檢驗組織，標明材料成份是首要條件。
2、工藝狀態：當合金成分一定后，其生產工藝狀態對合金的組織變化影響很大，不同的工藝狀態，獲得不同的組織形態。鑄造、鍛軋、熱處理都表現出不同的組織形態。同時熱處理，其加熱溫度、冷卻方法速度的不同，獲得的組織也不同。這里，列舉最常用的45鋼展現它9種不同的熱處理狀態，表現出了9種不同的組織形態和性能。因此，檢驗金相試樣，必須明確工藝狀態，保存金相照片也必須寫明材料狀態。
3、浸蝕劑：金相試樣的浸蝕，直接影響組織形態色澤。通常所用的化學浸法所呈現的組織是黑白襯度。浸蝕劑不同，色澤形態也截然不同。例如：T12鋼的平衡組織是網絡狀的Fe3CⅡ與P，用4%的硝酸酒精溶液浸蝕，Fe3CⅡ?yàn)榘咨?，若改用苦味堿性溶液浸蝕，Fe3CⅡ就變?yōu)楹谏?。所以觀察金相組織時，標明浸蝕劑，也是必須的依據。
4、放大倍數：在顯微鏡下觀察試樣，放大倍數對組織形態粗細亦有很大的影響。例如T8鋼的平衡組織P，在中倍放大下觀察，白色F與黑色Fe3C呈層片狀相間排列；若在低倍下觀察，由于受物鏡分辨率的限制，其層片狀模糊不清而成S了；若用高倍放大到1500×以上，滲碳體將變?yōu)榘咨褚睬逦梢娏??？梢?，分析金相組織，放大倍數也是不可缺少的條件。
此外，分析金相圖譜，可用明視場或暗視場，或偏光或相襯。通常，金相組織的觀察、攝影都是在明視場獲得，金相照片一般都不標明。若用暗視場、偏光、相襯等攝影得到的照片，都必須特別注明。
下面分十種類型展示常用金相圖譜50種。
金相標樣|金相標準試樣|金相顯微圖譜標樣：鐵-碳平衡組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
1 |
工業純鐵 |
退火 |
鐵素體 |
白色等軸多邊形晶粒為鐵素體，深色線為晶界。 |
|
2 |
20鋼 |
退火 |
低碳鋼平衡組織 |
白色晶粒為鐵素體，深色塊狀為珠光體，高倍可見珠光體中的層狀結構。 |
|
3 |
45鋼 |
退火 |
中碳鋼平衡組織 |
同上，但珠光體增多。 |
|
4 |
65鋼 |
退火 |
高碳鋼平衡組織 |
占大部分的深色組織為珠光體，白色為鐵素體。 |
|
5 |
T8鋼 |
退火 |
共析鋼平衡組織 |
組織全部為層狀珠光體，它是鐵素體和滲碳體的共析組織。 |
|
6 |
T12鋼 |
退火 |
過共析鋼平衡組織 |
基體為層狀珠光體，晶界上的白色為二次滲碳體。 |
|
7 |
亞共晶 白口鐵 |
鑄態 |
變態萊氏體+珠光體 |
基體為黑白相間分布的變態萊氏體，黑色樹枝狀為初晶奧氏體轉變成的珠光體。 |
|
8 |
共 晶 白口鐵 |
鑄態 |
變態萊氏體 |
白色為滲碳體（包括共晶滲碳體和二次滲碳體），黑色圓粒及條狀為珠光體。 |
|
9 |
過共晶 白口鐵 |
鑄態 |
變態萊氏體+滲碳體 |
基體為黑白相間分布的變態萊氏體，白色板條狀為一滲碳體 |
金相標樣|金相標準試樣|金相顯微圖譜標樣：鋼的熱處理組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
10 |
T8鋼 |
正火 |
索氏體 |
索氏體是細珠光體，片層間距小 |
|
11 |
T8鋼 |
快冷正火 |
屈氏體 |
屈氏體為極細珠光體，光學顯微鏡下難以分辨其層狀結構，灰白色塊狀、針狀為淬火馬氏體。 |
|
12 |
65Mn |
等溫淬火 |
上貝氏體 |
羽毛球?yàn)樯县愂象w，基體為索氏體或淬火馬氏體和殘余奧氏體。 |
|
13 |
65Mn |
等溫淬火 |
下貝氏體 |
黑色針狀為下貝氏體，白色基體為淬火馬氏體和殘余奧氏體。 |
|
14 |
20鋼 |
淬火 |
低碳馬氏體 |
成束的板條狀為低碳馬氏體 |
|
15 |
T12 |
淬火 |
高碳馬氏體 |
深色針片狀組織為馬氏體，白色為殘余奧氏體 |
|
16 |
45鋼 |
淬火 |
中碳馬氏體 |
黑色針葉狀互成120度夾角的針狀馬氏體，其余為板條狀馬氏體 |
|
17 |
T10鋼 |
球化退火 |
球化體 |
基體為鐵素體，白色顆粒狀為滲碳體。 |
|
18 |
GCr15 |
淬火及回火 |
回火屈氏體 |
黑色點狀，顆粒狀為碳化物，其余為有一定飽和碳的鐵素體。 |
|
19 |
GCr15 |
淬火及回火 |
回火屈氏體 |
顆粒狀為碳化物，其余這鐵素體 |
|
20 |
T12 |
正火 |
正火組織 |
白色呈針狀、細網絡狀分布的為滲碳體，其余為片層狀珠光體。 |
|
21 |
15鋼 |
滲碳后退火 |
滲碳組織 |
表層為過共析組織（網狀滲碳體+珠光體），由表向內含碳量逐漸減少，鐵素體增多。 |
|
22 |
45鋼 |
滲硼 |
滲硼組織 |
表層為硼化物層（呈鋸齒狀）和過渡層，心部為45鋼基體組織。 |
|
23 |
40Cr |
軟氮化 |
軟氮化組織 |
表層為白亮色的氮化合物和含氮的擴散層，心部為40Cr基體組織 |
金相標樣|金相標準試樣|金相顯微圖譜標樣：合金鋼組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
24 |
高速鋼 |
鑄態 |
共晶萊氏體+屈氏體+馬氏體 |
骨骼狀組織為共晶萊氏體，基體為黑色屈氏體組織，白色小塊為馬氏體及殘余奧氏體 |
|
25 |
高速鋼 |
淬火 |
馬氏體+殘余奧氏體+碳化物 |
大顆粒為共晶碳化物，小顆粒為二次碳化物，其余為馬氏體以及殘余奧氏體 |
|
26 |
高速鋼 |
淬火及回火 |
回火馬氏體+碳化物 |
黑色基體為回火馬氏體，白色顆粒狀為碳化物 |
|
27 |
高速鋼 |
退火 |
球化珠光體 |
白色球狀為碳化物，基體為珠光體 |
|
28 |
不銹鋼 |
固溶處理 |
奧氏體 |
部分的奧氏體晶粒有孿晶面 |
金相標樣|金相標準試樣|金相顯微圖譜標樣：鋼的其它組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
29 |
20鋼 |
鑄態 |
低碳鑄鋼組織 |
白色網狀、針狀、塊狀組織為鐵素體，黑色部分為珠光體 |
|
30 |
T8鋼 |
退火脫碳 |
表層脫碳組織 |
表層脫碳后這亞共析鋼，黑色為珠光體，白色為鐵素體，心部為粗片狀珠光體。 |
|
31 |
45鋼 |
鍛造后退火 |
帶狀組織 |
白色晶粒為鐵素體，黑色條狀為珠光體，呈明顯的帶狀分布 |
|
32 |
鐵基含油軸承 |
粉末冶金 |
珠光體+鐵素體+含油孔 |
黑色指紋狀為珠光體，少量白色塊狀為鐵素體，分散的小黑點為疏松的含油孔 |
金相標樣|金相標準試樣|金相顯微圖譜標樣：各類鑄鐵組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
33 |
灰口鑄鐵 |
鑄態 |
片狀石墨 |
黑色片狀組織為石墨，基體未腐蝕 |
|
34 |
可鍛鑄鐵 |
可鍛化退火 |
團絮狀石墨 |
團絮狀黑色組織為石墨，基體未腐蝕 |
|
35 |
球墨鑄鐵 |
退火 |
球狀石墨+鐵素體 |
白色晶粒為鐵素體，黑色球狀為石墨 |
|
36 |
球墨鑄鐵 |
低溫正火 |
球狀石墨+鐵素體+珠光體 |
白色晶粒為鐵素體，層狀組織為珠光體，黑色球狀為石墨 |
|
37 |
球墨鑄鐵 |
正火 |
球狀石墨+珠光體 |
層狀組織為珠光體，灰色球狀為石墨。 |
金相標樣|金相標準試樣|金相顯微圖譜標樣：有色金屬合金組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
38 |
鑄鋁 |
未變質 |
初生硅晶粒+共晶體 |
淺多邊形晶粒為初晶硅，其余為白色α固溶體和灰色針狀硅的共晶組織 |
|
39 |
鑄鋁 |
變質處理 |
初晶α固溶體+共晶體 |
白色樹枝狀或顆粒狀為初晶α固溶體，其余為白色α固溶體和灰色針狀硅的共晶組織 |
|
40 |
H68黃銅 |
退火 |
單相黃銅組織 |
為α相，部分晶粒內有退火孿晶 |
|
41 |
H62黃銅 |
鑄態 |
雙相黃銅組織 |
白色為α相，黑色為β相（CUZN基固溶體） |
|
42 |
錫青銅 |
鑄態 |
α相+δ相 |
黑色枝晶軸為富銅固溶體（α相），白色為富錫固溶體（δ相） |
|
43 |
鋁基軸承合金 |
鑄態 |
初晶β固溶體+共晶體（α+β）+銅錫化合物 |
白色方塊為初晶β固溶體，黑色基體為共晶體（α+β），白色針狀和顆粒狀為銅錫化合物（Cu 2 Sb） |
|
44 |
錫基軸承合金 |
鑄造 |
α相+β相+ε相 |
黑色基體為α固溶體，白色針狀及顆粒狀為ε相（Cu 6 Sn 5 ),白色塊為β相（SnSb) |
|
45 |
鋅基合金 |
鑄造 |
初晶α+共晶體 |
基體為Zn，粗大黑色塊狀為初晶α固溶體，樹枝狀為共晶組織 |
金相標樣：補充類組織
|
編號 |
材 料 |
狀態 |
組 織 |
說 明 |
|
46 |
45鋼 |
低碳焊條電弧焊接 |
魏氏體+索氏體或珠光體+鐵素體 |
柱狀晶組織為焊縫區，魏氏組織為過熱區，其余為索氏體、珠光體、鐵素體。 |
|
47 |
T12鋼 |
過燒 |
珠光體+碳化物 |
試樣加熱，溫度過高晶粗大，晶界氧化，部分晶界熔化成裂紋 |
|
48 |
高磷鑄鐵 |
鑄造 |
珠光體+石墨及磷共晶 |
指紋狀為珠光體，粗大黑色條為石墨，白色呈花斑狀，其上有黑色小點的為磷化合物共晶 |
|
49 |
球墨鑄鐵 |
鑄態 |
球狀石墨+珠光體+鐵素體 |
白色晶粒為鐵素體，層狀組織為珠光體，黑色球狀為石墨 |
|
50 |
鋁青銅 |
鑄態 |
α相+共析體+FeAL3 |
白色為α相，晶界處暗色組織為共析體（α+γ2），晶內暗色為FeAL3 |
